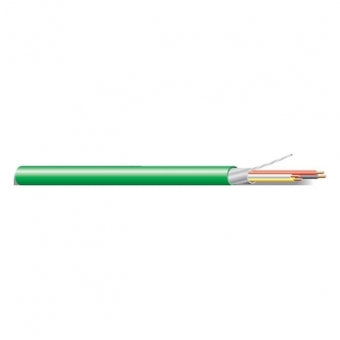

Kábel KNX EIB YCYM 2x2x0,8 100m

Pôvodná cena €90,00 - Pôvodná cena €90,00
Pôvodná cena
€90,00
€90,00 - €90,00
Aktuálna cena €90,00

Vďaka zvýšenému testovaciemu napätiu a označeniu je tento kábel obzvlášť vhodný na prenos BUS signálov v systémovej technike budov. Hlavne pre európsku inštalačnú zbernicu (EIB). Linka EIB BUS je dostupná od EIBA pod NR. 1/39/92 a spĺňa požiadavky na zbernicové káble v DIN VDE 0829 a EN 5009-2. EIB BUS linky HCHM je možné klásť na, do a pod omietku, do potrubí a inštalačných kanálov, v suchých, vlhkých a mokrých miestnostiach a vonku - pokiaľ sú chránené pred priamym slnečným žiarením. Môže sa nechať viesť vedľa elektrického vedenia alebo sa ho dotýkať. Pre inštalačnú zbernicu EIB je potrebný iba jeden pár vodičov (červený/biely),
cez ktorý sa spoločne prenáša napätie zbernice 24V a dátové telegramy. Druhý pár drôtov sa používa ako rezerva alebo na špeciálne účely.

Štruktúra BUS linky:
- Farba plášťa: medená, holá, pevná
- Spletený prvok: hviezdicová štvorica, páry viazané vo vrstvách
- spoločný plášť jadra: plastová fólia
- Namáhanie v ťahu: podľa ustanovení DIN VDE 0298 časť 3
izolácia jadra:
- Zmesová izolácia bez halogénov
- Označenie a-drôtu: 1. pár červený, 2. pár biely
- Identifikácia b-drôtu: 1. pár je čierny, 2. pár je žltý
Drenážny drôt: holá meď, pevná
Tienidlo: plastom laminovaná hliníková fólia
Farba puzdra: zelená
Vonkajší plášť: PVC zmes YM1
Priemer: 6,5 mm

Technické špecifikácie:
Menovité napätie: 250V
Testovacie napätie: 4KV
Odpor vodiča: 73,2 ohmov/km
Izolačný odpor: min. 100 Mohm x km
Prevádzková kapacita: pri 800 Hz maximálne 100 nF/km
Prevádzková teplota: -40 až +70 stupňov Celzia
Kapacitné Spojenie: pri 800Hz 300pF/100m
Minimálna teplota pri kladení: +5 stupňov Celzia
Maximálna teplota pokládky: +70 stupňov Celzia

Odhadovaná doba doručenia: 6 - 10 dní
