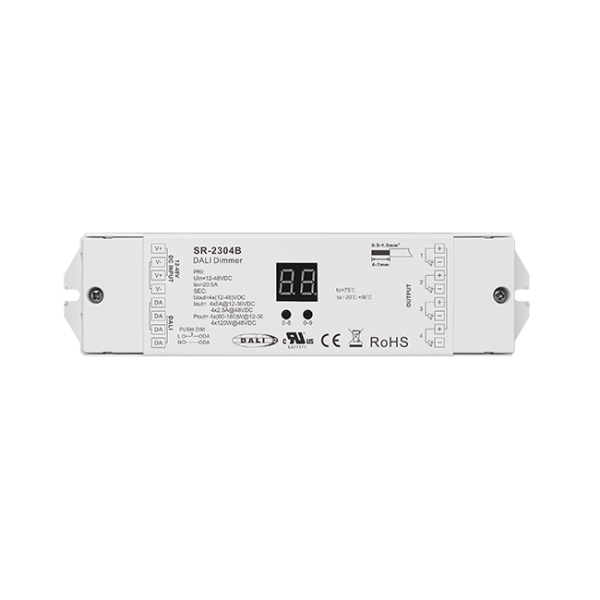

SR-2304B DALI 4-kanálový LED stmievač CV 12–48 V DC 5A DT6

Sunricher SR-2304B je profesionálny štvor-kanálový DALI LED stmievač s konštantným výstupným napätím (CV), určený na reguláciu intenzity jednofarebných LED pásov a ďalších LED svietidiel napájaných konštantným napätím.

Stmievač podporuje DALI DT6 a umožňuje nezávislé alebo spoločné ovládanie štyroch výstupných kanálov. Je vhodný pre obytné, komerčné aj inteligentné elektroinštalácie, kde sa vyžaduje spoľahlivé a presné riadenie LED osvetlenia.

Zariadenie pracuje so vstupným napätím 12–48 V DC. Pri napájaní 12–36 V DC poskytuje maximálny výstupný prúd 5 A na kanál, pri 48 V DC maximálne 2,5 A na kanál. Celkový maximálny výkon dosahuje 720 W pri 36 V DC alebo 480 W pri 48 V DC. Na prevádzku je potrebný externý napájací zdroj s konštantným napätím.

Flexibilné DALI adresovanie

SR-2304B umožňuje nastaviť 1 až 4 DALI adresy podľa požadovaného spôsobu ovládania:

• 1 adresa: Všetky štyri kanály sa ovládajú spoločne.

• 2 adresy: Kanály 1 a 3 používajú prvú adresu, kanály 2 a 4 druhú adresu.

• 3 adresy: Kanály 1 a 2 majú samostatné adresy, kanály 3 a 4 používajú spoločnú adresu.

• 4 adresy: Každý výstupný kanál má vlastnú DALI adresu a možno ho ovládať nezávisle.

DALI adresy možno nastaviť manuálne pomocou integrovaného digitálneho displeja a tlačidiel alebo automaticky prostredníctvom kompatibilnej DALI riadiacej jednotky.

Stmievač ponúka plynulú reguláciu jasu v rozsahu 0,1–100 % s logaritmickou charakteristikou, ktorá zabezpečuje prirodzené vnímanie zmeny intenzity osvetlenia.

Okrem DALI ovládania podporuje aj Push DIM, ktorý umožňuje zapínanie, vypínanie a stmievanie osvetlenia pomocou bežného tlačidla bez potreby DALI riadiacej jednotky.

SR-2304B možno integrovať do inteligentného systému KNX prostredníctvom kompatibilnej KNX DALI brány. Vďaka štyrom výstupným kanálom je vhodný aj na ovládanie viacerých samostatných svetelných okruhov.

Technické parametre

• Typ zariadenia: DALI DT6 LED stmievač

• Typ výstupu: Konštantné napätie (CV)

• Vstupné napätie: 12–48 V DC

• Počet výstupných kanálov: 4

• Maximálny výstupný prúd: 4 × 5 A pri 12–36 V DC

• Maximálny výstupný prúd pri 48 V DC: 4 × 2,5 A

• Maximálny výstupný výkon: 4 × 60–180 W pri 12–36 V DC

• Maximálny výstupný výkon pri 48 V DC: 4 × 120 W

• Rozsah stmievania: 0,1–100 %

• Počet DALI adries: 1 až 4

• Podporovaný DALI režim: DT6

• Spôsob ovládania: DALI, Push DIM

• Nastavenie adries: Manuálne alebo automatické

• Konfigurácia: Integrovaný digitálny displej a tlačidlá

• Rozmery (D × Š × V): 178 × 46 × 22 mm

Upozornenie: SR-2304B je určený pre LED osvetlenie s konštantným napätím (CV). Nie je vhodný na priame pripojenie LED modulov vyžadujúcich konštantný prúd (CC). Pri výbere napájacieho zdroja a zapojení je potrebné dodržať maximálny povolený prúd jednotlivých kanálov.
