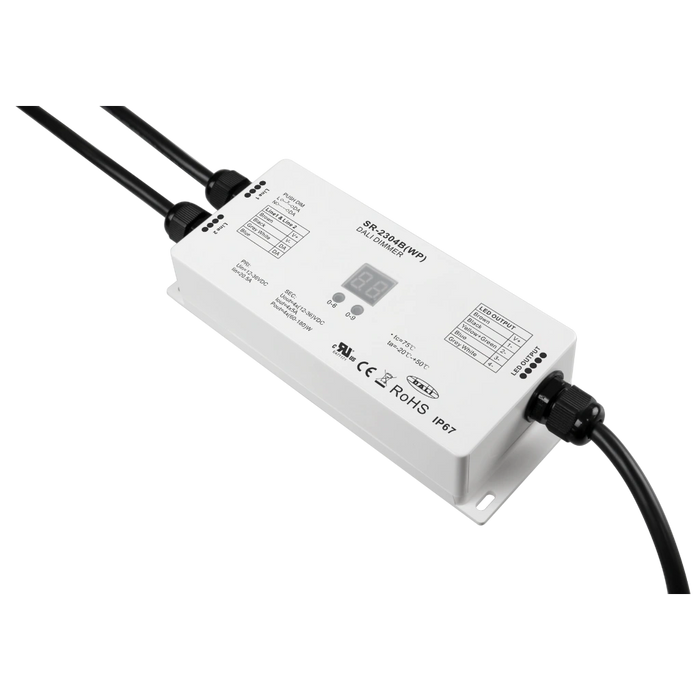

SR-2304B(WP) DALI 4-kanálový vodotesný LED stmievač CV 12–36 V DC 5A DT6 IP67

Sunricher SR-2304B(WP) je profesionálny štvor-kanálový DALI LED stmievač s konštantným výstupným napätím (CV) a vysokým stupňom krytia IP67. Je určený na reguláciu intenzity LED pásov a ďalších LED svietidiel napájaných konštantným napätím, vrátane aplikácií vo vlhkom prostredí a vonkajších inštalácií.

Zariadenie podporuje DALI-2 DT6 a umožňuje ovládanie jednofarebného, Tunable White, RGB aj RGBW LED osvetlenia. Vďaka štyrom výstupným kanálom a flexibilnému adresovaniu možno jednotlivé kanály ovládať spoločne alebo nezávisle podľa požiadaviek osvetľovacieho systému.

Stmievač pracuje so vstupným napätím 12–36 V DC a poskytuje štyri výstupné kanály s maximálnym prúdom 5 A na kanál. Celkový maximálny výstupný výkon dosahuje 240 W pri 12 V DC, 480 W pri 24 V DC alebo 720 W pri 36 V DC. Na prevádzku je potrebný externý napájací zdroj s konštantným napätím.

Flexibilné DALI adresovanie

SR-2304B(WP) umožňuje nastavenie 1 až 4 DALI adries, vďaka čomu možno štyri výstupné kanály ovládať spoločne alebo samostatne.

Pri použití jednej DALI adresy sa všetky štyri kanály ovládajú synchronizovane. Pri nastavení štyroch adries možno každý kanál regulovať nezávisle. Toto riešenie je vhodné na ovládanie viacerých samostatných svetelných okruhov aj rôznych konfigurácií LED osvetlenia.

DALI adresy možno nastaviť manuálne pomocou integrovaného digitálneho displeja a tlačidiel alebo automaticky prostredníctvom kompatibilnej DALI riadiacej jednotky.

Stmievač poskytuje plynulú reguláciu intenzity osvetlenia v rozsahu 0,1–100 % s logaritmickou charakteristikou stmievania, ktorá zabezpečuje prirodzené vnímanie zmien jasu.

Ovládanie DALI a Push DIM

Okrem ovládania prostredníctvom DALI zbernice podporuje SR-2304B(WP) aj funkciu Push DIM, ktorá umožňuje zapínanie, vypínanie a stmievanie osvetlenia pomocou klasického tlačidla bez potreby DALI riadiacej jednotky.

Krátkym stlačením tlačidla sa osvetlenie zapína alebo vypína, dlhým podržaním sa mení intenzita svetla. Zariadenie disponuje aj pamäťovou funkciou, ktorá umožňuje obnovenie predchádzajúceho stavu po prerušení napájania.

Vodotesné vyhotovenie IP67

Vďaka stupňu krytia IP67 je stmievač chránený proti vniknutiu prachu a účinkom dočasného ponorenia do vody. Je vhodný pre osvetľovacie inštalácie vystavené vlhkosti, napríklad vonkajšie architektonické osvetlenie, terasy alebo technické priestory.

Zariadenie je vybavené vyvedenými pripojovacími káblami, ktoré umožňujú zapojenie napájania, DALI komunikácie a LED výstupov.

SR-2304B(WP) možno integrovať do systému KNX prostredníctvom kompatibilnej KNX DALI brány. V kombinácii s vhodným napájacím zdrojom predstavuje praktické riešenie pre centrálne riadené LED osvetlenie aj v náročnejších podmienkach.

Technické parametre

• Typ zariadenia: DALI-2 DT6 LED stmievač

• Typ výstupu: Konštantné napätie (CV)

• Vstupné napätie: 12–36 V DC

• Počet výstupných kanálov: 4

• Maximálny výstupný prúd: 4 × 5 A

• Maximálny výstupný výkon pri 12 V DC: 240 W

• Maximálny výstupný výkon pri 24 V DC: 480 W

• Maximálny výstupný výkon pri 36 V DC: 720 W

• Rozsah stmievania: 0,1–100 % cez DALI

• Počet DALI adries: 1 až 4

• Podporovaný DALI režim: DT6

• Spôsob ovládania: DALI alebo Push DIM

• Nastavenie adries: Manuálne alebo automatické

• Konfigurácia: Integrovaný digitálny displej a tlačidlá

• Spotreba z DALI zbernice: 2 mA

• Stupeň krytia: IP67

• Prevádzková teplota: −20 až +50 °C

• Rozmery (D × Š × V): 180 × 73,6 × 38 mm

Upozornenie: SR-2304B(WP) je určený pre LED osvetlenie s konštantným napätím (CV). Nie je vhodný na priame pripojenie LED modulov vyžadujúcich konštantný prúd (CC). Pri vonkajšej inštalácii je potrebné zabezpečiť zodpovedajúce krytie všetkých elektrických spojov a vhodné umiestnenie napájacieho zdroja.
