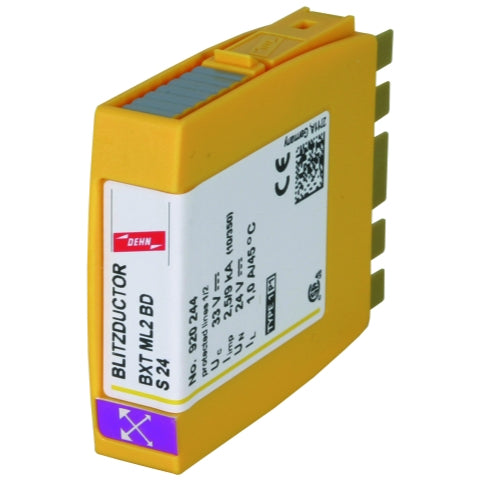

Zvodič prepätia BXT ML2 BD S 24 (920 244) DALI-Bus

Pôvodná cena €126,80 - Pôvodná cena €126,80
Pôvodná cena
€126,80
€126,80 - €126,80
Aktuálna cena €126,80

Typ: DEHN 920 244 Zvodič prepätia BXT ML2 BD S 24 DALI-Bus / s Life Check

EAN: 4013364117792

Montáž: potrebné zakúpiť spolu so základňou BXT BAS (nie je súčasťou balenia)

Priestorovo úsporný kombinovaný modul zvodiča s Life Check na ochranu 1 páru neuzemnených symetrických rozhraní, buď priameho alebo nepriameho uzemnenia štítu. LifeCheck detekuje podmienky tepelného alebo elektrického preťaženia, po ktorých musí byť zvodič vymenený. Displej je bezkontaktný pomocou DEHNrecord LC / SCM / MCM.

Technické špecifikácie:
Monitorovanie aretácie: Life Check
Trieda zaistenia: Typ 1
Menovité napätie (UN): 24V
Maximálne trvalé napätie DC (UC): 33 V
Maximálne trvalé napätie AC (UC): 23,3 V
Menovitý prúd pri 45 stupňoch Celzia (IL): 1,0A
D1 bleskový impulzný prúd (10/350 µs) celkom (Iimp): 9 kA
D1 bleskový impulzný prúd (10/350 µs) na vodič (Iimp): 2,5 kA
C2 Menovitý vybíjací prúd (8/20 µs) celkom (In): 20 kA
C2 Nominálny vybíjací prúd (8/20 µs) na jadro (In): 10 kA
Úroveň ochrany Ad-Ad pri Iimp D1 (nahor): 52 V
Úroveň ochrany Ad-PG pri Iimp D1 (nahor): 550 V
Úroveň ochrany Ad-Ad pri 1 kV/µs C3 (nahor): 45 V
Úroveň ochrany Ad-PG pri 1 kV/µs C3 (Up): 550 V
Sériová impedancia na vodič: 1,0 ohmov
Limitná frekvencia ad-ad (fG): 7,8 MHz
Kapacita line-line (C): 1,0 nF
Kapacita ad-PG (C): 25 pF
Rozsah prevádzkových teplôt (TU): -40... +80 stupňov Celzia
Stupeň krytia (zapojené): IP 20
Možno zapojiť do základnej časti: BXT BAS
Uzemnenie cez základný diel BXT BAS
Materiál puzdra: Polyamid PA 6.6
Skúšobné normy: IEC 61643-21 / EN 61643-21
Schválenia: CSA, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL
Klasifikácia SIL: do SIL3
Schválenia ATEX: DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Schválenia IECEx: DEK 11.0032X: Ex nA IIC T4 Gc
Schválenia CSA a USA Hazloc (1): 2516389: Trieda I Div. 2 GP A, B, C, D T4
Schválenia CSA a USA Hazloc (2): 2516389: trieda I zóna 2, AEx nA IIC T4

Link na informácie výrobcu

Odhadovaná doba doručenia: 6 - 10 dní

Skladom (1 x) - odoslanie do 48 hodín
