Kamstrup MULTICAL 403 KNX Secure Wärmezähler

Ultraschallzähler Kamstrup MULTICAL 403 zur Messung von Wärme im Set von Lingg & Janke mit integrierter KNX Secure Schnittstelle. Ermöglicht die Übertragung der gemessenen Energiedaten an das KNX-System. Unterstützt auch KNX Standard und KNX quick.

• Ultraschallmessung des Durchflusses, Genauigkeitsklasse 2.
• Zwei Temperaturfühler mit jeweils 1,5 m Kabellänge.
• Bis Qp 6 m³/h kurze direkt eintauchende Fühler einschließlich Montageadaptern; ab Qp 10 m³/h Tauchhülsenfühler einschließlich Tauchhülsen.
• Die KNX-Schnittstelle und die Eichgebühr sind im Set enthalten.

Für dieses Set angegebener Temperaturbereich: 15 bis 130 °C.

Montage und Zubehör

Erfordert eine Stromversorgung mit 230 V und den Anschluss an den KNX-Bus. Batteriebetrieb ist mit der mitgelieferten KNX-Schnittstelle nicht zulässig. Die Anschlussarmaturen müssen zum Gewinde oder Flansch der gewählten Variante passen. Beachten Sie die Anleitung und die Kennzeichnung am Zähler hinsichtlich Einbaulage und Fühlerpositionen.

Für die Ausführungen 110 mm/G3/4, 130 mm/G1, 190 mm/G1 und 260 mm/G1 1/4 sind folgende Montagesätze erhältlich: KUG-SET Montagesätze. Verwenden Sie diese nur bei passenden Abmessungen und direkt eintauchenden Fühlern mit 5,0–5,2 mm/M10. Für den separaten Einbau eines solchen Fühlers ist folgendes Zubehör erhältlich: KUG-MW Kugelhahn. Bei einer vorhandenen kompatiblen Messstelle ist möglicherweise kein zusätzlicher Montagesatz erforderlich.

Varianten

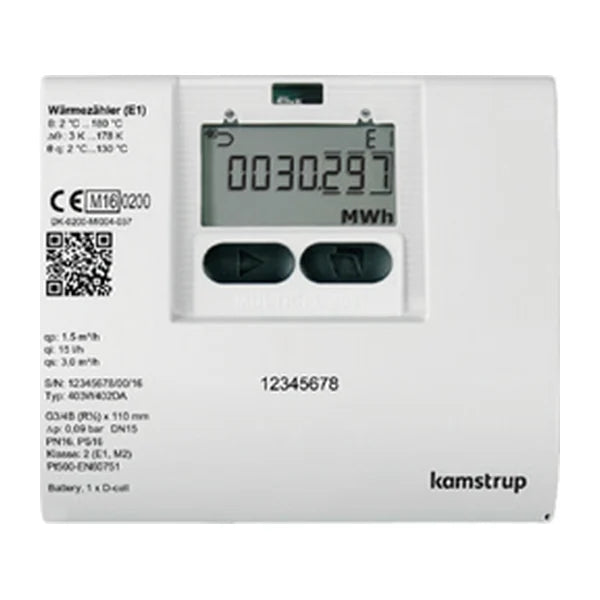

Abbildung ähnlich. Sie zeigt eine beispielhafte Ausführung; Aussehen, Abmessungen, Anschlüsse und mitgelieferte Komponenten können je nach gewählter Variante abweichen.
