Kamstrup MULTICAL 603 KNX Secure Kältezähler
Ultraschallzähler Kamstrup MULTICAL 603 zur Messung von Kälte im Set von Lingg & Janke mit integrierter KNX Secure Schnittstelle. Ermöglicht die Übertragung der gemessenen Energiedaten an das KNX-System. Unterstützt auch KNX Standard und KNX quick.
- Ultraschallmessung des Durchflusses, Genauigkeitsklasse 2.
- Zwei Temperaturfühler mit jeweils 1,5 m Kabellänge.
- Bis Qp 6 m³/h kurze direkt eintauchende Fühler einschließlich Montageadaptern; ab Qp 10 m³/h Tauchhülsenfühler einschließlich Tauchhülsen.
- Die KNX-Schnittstelle und die Eichgebühr sind im Set enthalten.
Das Rechenwerk kann getrennt vom Durchflusssensor montiert werden; eine Wandhalterung ist im Lieferumfang enthalten.
Montage und Zubehör
Erfordert eine Stromversorgung mit 230 V und den Anschluss an den KNX-Bus. Batteriebetrieb ist mit der mitgelieferten KNX-Schnittstelle nicht zulässig. Die Anschlussarmaturen müssen zum Gewinde oder Flansch der gewählten Variante passen. Beachten Sie die Anleitung und die Kennzeichnung am Zähler hinsichtlich Einbaulage und Fühlerpositionen.
Für die Ausführungen 110 mm/G3/4, 130 mm/G1, 190 mm/G1 und 260 mm/G1 1/4 sind folgende Montagesätze erhältlich: KUG-SET Montagesätze. Verwenden Sie diese nur bei passenden Abmessungen und direkt eintauchenden Fühlern mit 5,0–5,2 mm/M10. Für den separaten Einbau eines solchen Fühlers ist folgendes Zubehör erhältlich: KUG-MW Kugelhahn. Bei einer vorhandenen kompatiblen Messstelle ist möglicherweise kein zusätzlicher Montagesatz erforderlich.
Bei Varianten, für die in der Tabelle keine DN oder Baulänge angegeben ist, lassen Sie dieses Maß vor der Bestellung bestätigen.
Varianten
| Bestellnummer | Ausführung |
|---|---|
| 84843 SEC | Qp 1,5 m³/h; DN15; 110 mm; G3/4 |
| 84845 SEC | Qp 1,5 m³/h; DN20; 130 mm; G1 |
| 84846 SEC | Qp 1,5 m³/h; DN20; 190 mm; G1 |
| 84848 SEC | Qp 2,5 m³/h; DN20; 190 mm; G1 |
| 84849 SEC | Qp 3,5 m³/h; DN25; 260 mm; G1 1/4 |
| 84850 SEC | Qp 6 m³/h; DN25; 260 mm; G1 1/4 |
| 84851 SEC | Qp 10 m³/h; DN40; 300 mm; G2 |
| 84852 SEC | Qp 15 m³/h; DN50; 270 mm; Flansch |
| 84853 SEC | Qp 25 m³/h; DN65; 300 mm; Flansch |
| 84854 SEC | Qp 40 m³/h; DN80; 300 mm; Flansch |
| 84855 SEC | Qp 60 m³/h; DN100; 360 mm; Flansch |
| 84856 SEC | Qp 100 m³/h; DN100; 360 mm; Flansch |
| 84857 SEC | Qp 100 m³/h; DN125; Flansch |

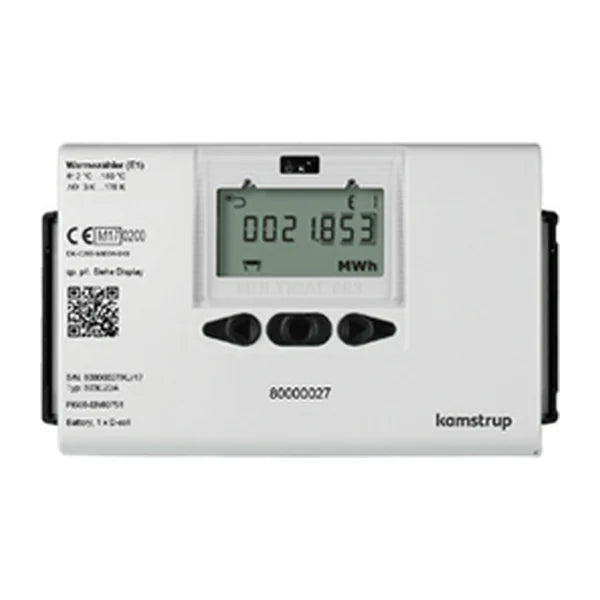

Abbildung ähnlich. Sie zeigt eine beispielhafte Ausführung; Aussehen, Abmessungen, Anschlüsse und mitgelieferte Komponenten können je nach gewählter Variante abweichen.
Voraussichtliche Lieferzeit: 8 - 16 Tage
