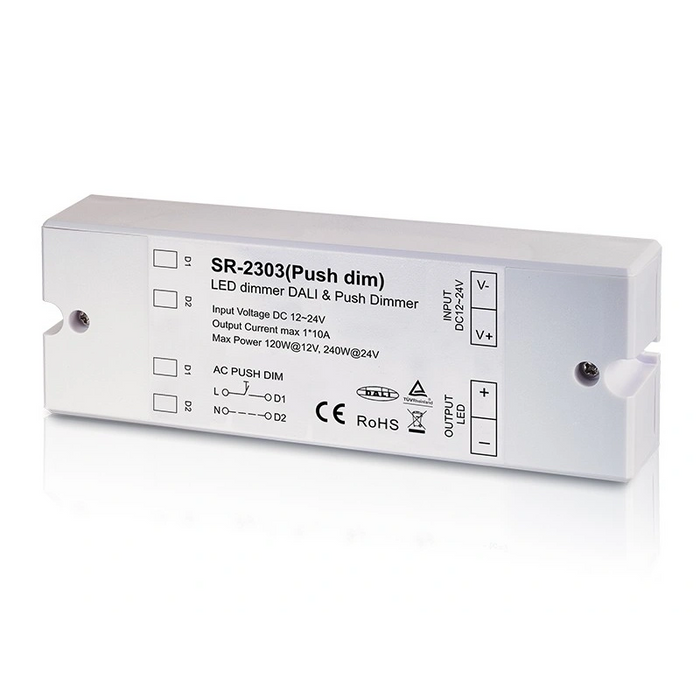

SR-2303 (Push Dim) DALI 1-Kanal LED Dimmer CV 12–24 V DC 10 A DT6

Der Sunricher SR-2303(Push Dim) ist ein kompakter DALI LED Dimmer mit einem Kanal und Konstantspannungsausgang (CV), der zur Helligkeitsregelung einfarbiger LED Streifen und anderer LED Leuchten mit einer Betriebsspannung von 12 oder 24 V DC entwickelt wurde.

Das Gerät unterstützt DALI DT6 und ermöglicht eine stufenlose Helligkeitsregelung über ein DALI System oder einen herkömmlichen Wandtaster mithilfe der Push DIM Funktion. Dank seiner kompakten Bauweise eignet sich der Dimmer für Wohngebäude, gewerbliche Beleuchtungsanlagen und intelligente Gebäudeinstallationen.

Der Dimmer arbeitet mit einer Eingangsspannung von 12–24 V DC und verfügt über einen Ausgangskanal mit einem maximalen Strom von 10 A. Die maximale Ausgangsleistung beträgt 120 W bei 12 V DC bzw. 240 W bei 24 V DC. Für den Betrieb wird ein externes Konstantspannungsnetzteil benötigt.

DALI und Push DIM Steuerung

Über DALI DT6 kann der Dimmer individuell adressiert und die Helligkeit durch eine kompatible DALI Steuereinheit geregelt werden. Das Gerät benötigt eine DALI Adresse und lässt sich über ein KNX DALI Gateway auch in KNX Gebäudeautomationssysteme integrieren.

Die Push DIM Funktion ermöglicht die Bedienung der Beleuchtung über einen herkömmlichen Taster mit Netzspannung. Durch kurzes Drücken wird das Licht ein oder ausgeschaltet. Durch längeres Gedrückthalten wird die Helligkeit verändert. Bei erneutem Gedrückthalten wechselt die Dimmrichtung.

DALI und Push DIM sind zwei alternative Steuerungsmöglichkeiten. Eine gleichzeitige Verwendung beider Steuerungsarten ist nicht zulässig.

Dank seiner geringen Bauhöhe von nur 16 mm lässt sich der Dimmer platzsparend in geeigneten Installationsbereichen unterbringen, beispielsweise in der Nähe von LED Streifen oder des Netzteils.

Technische Daten

• Gerätetyp: DALI DT6 LED Dimmer

• Ausgangstyp: Konstantspannung (CV)

• Eingangsspannung: 12–24 V DC

• Anzahl der Ausgangskanäle: 1

• Maximaler Ausgangsstrom: 1 × 10 A

• Maximale Ausgangsleistung bei 12 V DC: 120 W

• Maximale Ausgangsleistung bei 24 V DC: 240 W

• Anzahl der DALI Adressen: 1

• Unterstützter DALI Gerätetyp: DT6

• Steuerung: DALI oder Push DIM

• Push DIM Eingang: AC Netzspannung

• Schutzart: IP20

• Abmessungen (L × B × H): 145 × 46,5 × 16 mm

Hinweis: Der Dimmer ist ausschließlich für LED Beleuchtung mit Konstantspannung von 12 oder 24 V DC geeignet. Er darf nicht direkt an LED Module angeschlossen werden, die eine Konstantstromversorgung (CC) benötigen. Bei der Installation müssen der maximale Ausgangsstrom und die Anschlussvorgaben des Herstellers eingehalten werden.
