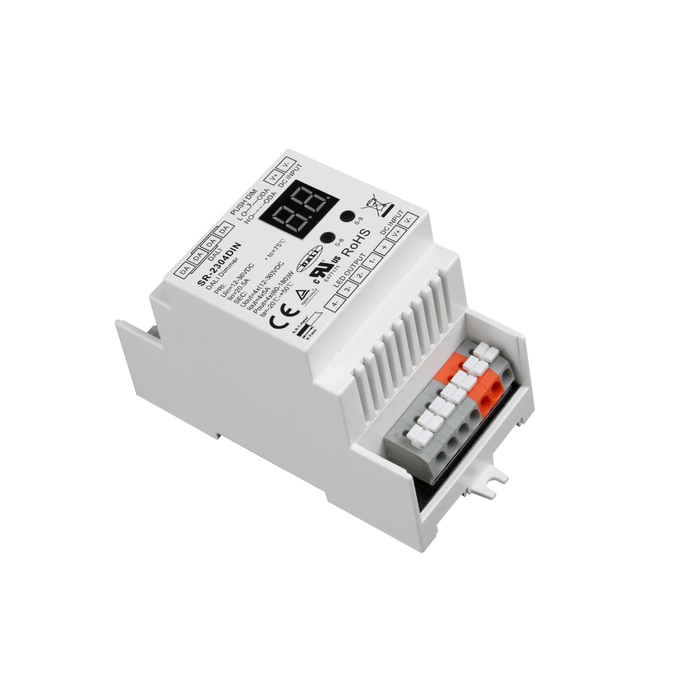

SR-2304DIN DALI 4-Kanal LED Dimmer CV 12–36 V DC 5A DT6

Der Sunricher SR-2304DIN ist ein professioneller DALI LED Dimmer mit vier Kanälen und Konstantspannungsausgang (CV), der speziell für die Montage auf einer DIN Schiene in Elektroverteilern entwickelt wurde. Er ermöglicht eine präzise Helligkeitsregelung von LED Streifen und anderen LED Leuchten mit Konstantspannung.

Das Gerät unterstützt DALI DT6 und eignet sich zur Steuerung von einfarbiger, Tunable White, RGB und RGBW LED Beleuchtung. Die vier Ausgangskanäle können gemeinsam oder unabhängig voneinander gesteuert werden.

Der Dimmer arbeitet mit einer Eingangsspannung von 12–36 V DC und verfügt über vier Ausgangskanäle mit einem maximalen Strom von 5 A pro Kanal. Die maximale Gesamtausgangsleistung beträgt 240 W bei 12 V DC, 480 W bei 24 V DC oder 720 W bei 36 V DC. Für den Betrieb wird ein externes Konstantspannungsnetzteil benötigt.

Flexible DALI Adressierung

Der SR-2304DIN unterstützt 1 bis 4 DALI Adressen und bietet damit eine flexible Anpassung an unterschiedliche Beleuchtungsanwendungen.

Bei Verwendung einer DALI Adresse werden alle vier Kanäle synchron gesteuert. Bei vier DALI Adressen kann jeder Ausgang unabhängig gedimmt werden. Dies ermöglicht die Steuerung mehrerer Beleuchtungskreise mit einem einzigen Gerät.

Die DALI Adressen können manuell über die integrierten Bedienelemente oder automatisch über eine kompatible DALI Steuereinheit zugewiesen werden.

DALI und Push DIM Steuerung

Neben der Steuerung über den DALI Bus unterstützt der SR-2304DIN auch die Push DIM Funktion. Damit lässt sich die angeschlossene LED Beleuchtung über einen herkömmlichen Taster ohne DALI Steuereinheit ein und ausschalten sowie dimmen.

Ein kurzer Tastendruck schaltet die Beleuchtung ein oder aus. Durch längeres Gedrückthalten wird die Helligkeit stufenlos verändert.

Über ein kompatibles KNX DALI Gateway lässt sich der Dimmer in KNX Gebäudeautomationssysteme integrieren. Er eignet sich für zentral gesteuerte Beleuchtungsanlagen in Wohngebäuden, Hotels, Büros und gewerblichen Objekten.

Montage auf DIN Schiene

Dank seines Gehäuses für die Montage auf einer 35 mm DIN Schiene kann der SR-2304DIN direkt in einem Elektroverteiler installiert werden.

Die zentrale Installation ermöglicht eine übersichtliche Verdrahtung und erleichtert die Wartung der Beleuchtungsanlage. Dadurch eignet sich das Gerät besonders für Projekte mit mehreren LED Beleuchtungskreisen, bei denen die Steuerungskomponenten im Schaltschrank untergebracht werden sollen.

Technische Daten

• Gerätetyp: DALI DT6 LED Dimmer

• Ausgangstyp: Konstantspannung (CV)

• Eingangsspannung: 12–36 V DC

• Anzahl der Ausgangskanäle: 4

• Maximaler Ausgangsstrom: 4 × 5 A

• Maximale Ausgangsleistung bei 12 V DC: 240 W

• Maximale Ausgangsleistung bei 24 V DC: 480 W

• Maximale Ausgangsleistung bei 36 V DC: 720 W

• Anzahl der DALI Adressen: 1 bis 4

• Unterstützter DALI Gerätetyp: DT6

• Steuerung: DALI oder Push DIM

• Adressierung: Manuell oder automatisch

• Montage: DIN Schiene 35 mm

• Schutzart: IP20

• Abmessungen (L × B × H): 110 × 53 × 65 mm

Hinweis: Der SR-2304DIN ist ausschließlich für LED Beleuchtung mit Konstantspannung (CV) geeignet. Er darf nicht direkt an LED Module angeschlossen werden, die eine Konstantstromversorgung (CC) benötigen. Die maximale Belastung von 5 A pro Kanal darf nicht überschritten werden.

Angaben des Herstellers
