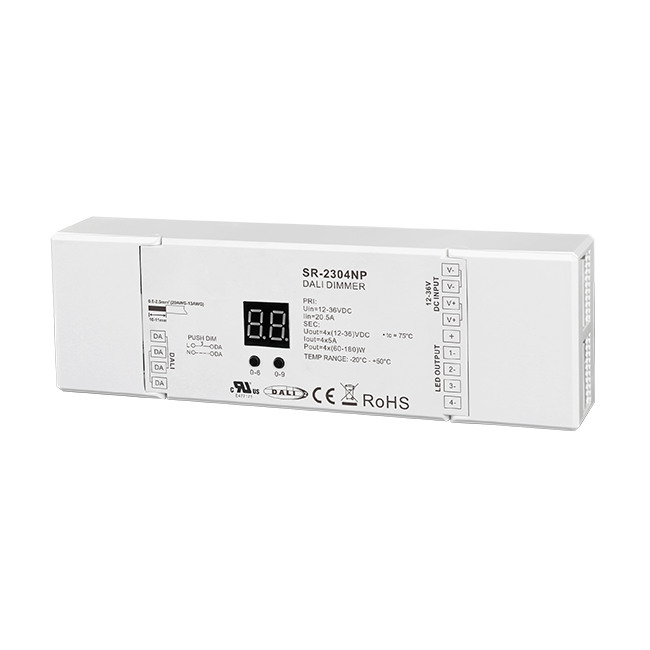

SR-2304NP DALI 4-Kanal LED Dimmer CV 12-36 V DC 5A DT6

Der Sunricher SR-2304NP ist ein kompakter DALI LED Dimmer mit vier Kanälen und Konstantspannungsausgang (CV), der zur präzisen Helligkeitsregelung von LED Streifen und anderen LED Leuchten mit Konstantspannung entwickelt wurde.

Das Gerät unterstützt DALI DT6 und ermöglicht die gemeinsame oder unabhängige Steuerung von vier Ausgangskanälen. Es eignet sich für einfarbige LED Beleuchtung sowie für mehrkanalige Anwendungen wie Tunable White, RGB und RGBW, bei denen die einzelnen Farbkanäle separat gesteuert werden.

Der Dimmer arbeitet mit einer Eingangsspannung von 12–36 V DC und verfügt über vier Ausgangskanäle mit einem maximalen Strom von 5 A pro Kanal. Die maximale Gesamtausgangsleistung beträgt 240 W bei 12 V DC, 480 W bei 24 V DC oder 720 W bei 36 V DC. Für den Betrieb ist ein externes Konstantspannungsnetzteil erforderlich.

Flexible DALI Adressierung

Der SR-2304NP unterstützt 1 bis 4 DALI Adressen. Dadurch können alle vier Ausgangskanäle gemeinsam oder jeder Kanal unabhängig gesteuert werden.

Bei einer DALI Adresse werden alle vier Kanäle synchron geregelt. Bei vier DALI Adressen lässt sich jeder Ausgang separat dimmen. Für mehrfarbige Beleuchtungsanwendungen können die Kanäle über eine entsprechend konfigurierte DALI Steuerung kombiniert werden.

Die DALI Adressen lassen sich über die integrierten Bedienelemente manuell einstellen oder automatisch durch eine kompatible DALI Steuereinheit zuweisen.

DALI und Push DIM Steuerung

Neben der Steuerung über den DALI Bus unterstützt der SR-2304NP auch die Push DIM Funktion. Damit kann die angeschlossene LED Beleuchtung über einen herkömmlichen Taster ohne separate DALI Steuereinheit ein und ausgeschaltet sowie gedimmt werden.

Ein kurzer Tastendruck schaltet die Beleuchtung ein oder aus. Durch längeres Gedrückthalten wird die Helligkeit verändert.

Der Dimmer ermöglicht eine gleichmäßige Helligkeitsregelung und eignet sich für Beleuchtungsanlagen in Wohngebäuden, Büros, Hotels und gewerblichen Räumen.

Einfache Installation mit Push & Plug Anschlüssen

Ein besonderes Merkmal des SR-2304NP sind die Push & Plug Anschlussklemmen, die eine schnelle und komfortable Verdrahtung ermöglichen. Die Leiter können ohne Schraubverbindungen angeschlossen werden, wodurch sich der Installationsaufwand reduziert.

Dank seiner kompakten Bauform eignet sich der Dimmer für die Montage in geeigneten Installationsbereichen und Leuchtengehäusen.

Über ein kompatibles KNX DALI Gateway kann der SR-2304NP auch in KNX Gebäudeautomationssysteme integriert werden.

Technische Daten

• Gerätetyp: DALI DT6 LED Dimmer

• Ausgangstyp: Konstantspannung (CV)

• Eingangsspannung: 12–36 V DC

• Anzahl der Ausgangskanäle: 4

• Maximaler Ausgangsstrom: 4 × 5 A

• Maximale Ausgangsleistung bei 12 V DC: 240 W

• Maximale Ausgangsleistung bei 24 V DC: 480 W

• Maximale Ausgangsleistung bei 36 V DC: 720 W

• Anzahl der DALI Adressen: 1 bis 4

• Unterstützter DALI Gerätetyp: DT6

• Steuerung: DALI oder Push DIM

• Adressierung: Manuell oder automatisch

• Anschlüsse: Push & Plug Anschlussklemmen

• Schutzart: IP20

Hinweis: Der SR-2304NP ist ausschließlich für LED Beleuchtung mit Konstantspannung (CV) geeignet. Er darf nicht direkt an LED Module angeschlossen werden, die eine Konstantstromversorgung (CC) benötigen. Die maximale Belastung von 5 A pro Kanal darf nicht überschritten werden.

Angaben des Herstellers
