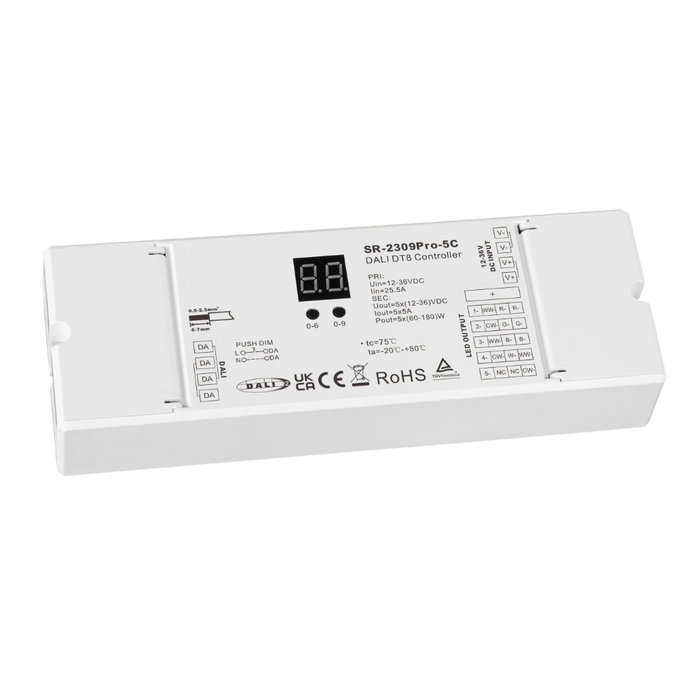

SR-2309PRO-5C DALI 5-Kanal LED Dimmer CV 12-48VDC 5A DT8

Der Sunricher SR-2309PRO-5C ist ein professioneller, multifunktionaler DALI LED Controller mit fünf Kanälen und Konstantspannungsausgang (CV) zur Steuerung und Dimmung von einfarbigen, Tunable White, RGB, RGBW und RGB+CCT LED Streifen.

Dank der Unterstützung von DALI DT6 und DT8 ermöglicht der Controller die präzise Regelung der Helligkeit, Farbtemperatur und Lichtfarben. Mit seinen fünf unabhängig ansteuerbaren PWM Ausgangskanälen eignet er sich besonders für anspruchsvolle Beleuchtungsinstallationen mit mehrfarbigen LED Streifen.

Der Controller arbeitet mit einer Eingangsspannung von 12–48 V DC. Bei einer Versorgungsspannung von 12–36 V DC beträgt der maximale Ausgangsstrom 5 A pro Kanal, bei 48 V DC maximal 3 A pro Kanal. Für den Betrieb ist ein externes Konstantspannungsnetzteil erforderlich.

Acht konfigurierbare Betriebsarten

Der SR-2309PRO-5C unterstützt acht Betriebsarten für unterschiedliche Beleuchtungsanwendungen:

• DT6: Steuerung einfarbiger LED Beleuchtung.

• DT8 Tc: Helligkeitsregelung und Farbtemperatursteuerung von Tunable White LED Streifen.

• DT8 RGBWAF: Farbsteuerung und Helligkeitsregelung mehrfarbiger LED Beleuchtung.

• DT8 XY: Farbsteuerung über XY Farbkoordinaten.

• DT8 2 × Tc: Unabhängige Steuerung von zwei Tunable White Gruppen.

• DT8 XY + DT6: Kombinierte Steuerung mehrfarbiger Beleuchtung und eines separaten Kanals.

• DT8 RGBWAF + DT6: Farbsteuerung mit zusätzlichem unabhängigem Kanal.

• DT8 XY + Tc: Kombination aus Farbsteuerung über XY Koordinaten und Tunable White.

Je nach gewählter Betriebsart verwendet der Controller eine oder mehrere DALI Adressen. Die Konfiguration erfolgt über das integrierte Digitaldisplay und die Bedientasten.

Zusätzlich unterstützt der SR-2309PRO-5C die Push DIM Funktion, mit der sich die Beleuchtung über einen herkömmlichen Taster auch ohne DALI Steuerzentrale bedienen lässt.

Der Controller kann über ein kompatibles KNX DALI Gateway in KNX Gebäudeautomationssysteme integriert werden und eignet sich ebenso für eigenständige DALI Beleuchtungsanlagen.

Technische Daten

• Gerätetyp: DALI DT6 / DT8 LED Controller

• Ausgangstyp: Konstantspannung (CV), PWM

• Eingangsspannung: 12–48 V DC

• Anzahl der Ausgangskanäle: 5

• Maximaler Ausgangsstrom: 5 × 5 A bei 12–36 V DC

• Maximaler Ausgangsstrom bei 48 V DC: 5 × 3 A

• Maximale Ausgangsleistung: 900 W bei 36 V DC bzw. 720 W bei 48 V DC

• Anzahl der Betriebsarten: 8

• DALI Adressen: Abhängig von der gewählten Betriebsart

• Steuerung: DALI, Push DIM

• Konfiguration: Integriertes Digitaldisplay und Bedientasten

• Schutzart: IP20

Hinweis: Der SR-2309PRO-5C ist für LED Streifen und LED Leuchtmittel mit Konstantspannung (CV) vorgesehen. Die Versorgungsspannung und die maximale Strombelastbarkeit müssen mit den angeschlossenen LED Streifen übereinstimmen.
