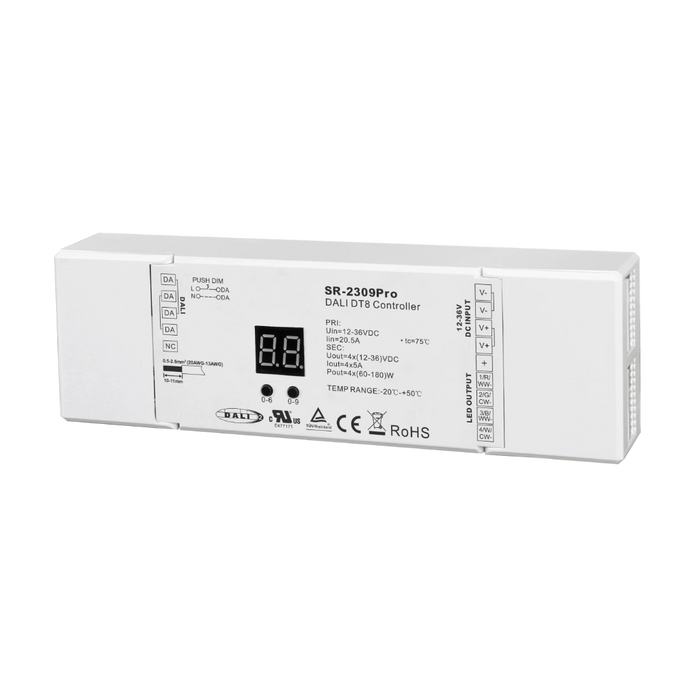

SR-2309PRO DALI 4-Kanal LED Dimmer CV 12-48VDC 5A DT8

Der Sunricher SR-2309PRO ist ein professioneller, multifunktionaler DALI LED Controller mit vier Kanälen und Konstantspannungsausgang (CV) zur Steuerung und Dimmung von einfarbigen, Tunable White, RGB und RGBW LED Streifen.

Dank der Unterstützung von DALI DT6 und DT8 ermöglicht der Controller sowohl die Helligkeitsregelung als auch die Steuerung der Farbtemperatur und der Lichtfarben. Er eignet sich für anspruchsvolle Beleuchtungsinstallationen in Wohngebäuden, Büros und gewerblichen Objekten.

Der Controller arbeitet mit einer Eingangsspannung von 12–48 V DC und verfügt über vier PWM Ausgangskanäle. Bei einer Versorgungsspannung von 12–36 V DC beträgt der maximale Ausgangsstrom 5 A pro Kanal, bei 48 V DC maximal 2,5 A pro Kanal. Für den Betrieb ist ein externes Konstantspannungsnetzteil erforderlich.

Sechs konfigurierbare Betriebsarten

Der SR-2309PRO unterstützt sechs Betriebsarten für unterschiedliche Beleuchtungsanwendungen:

• DT6: Steuerung einfarbiger LED Beleuchtung.

• DT8 Tc: Helligkeitsregelung und Farbtemperatursteuerung von Tunable White LED Streifen.

• DT8 RGBWAF: Farbsteuerung und Helligkeitsregelung mehrfarbiger LED Beleuchtung.

• DT8 XY: Farbsteuerung über XY Farbkoordinaten.

• DT8 2 × Tc: Unabhängige Steuerung von zwei Tunable White Gruppen.

• DT8 XY + DT6: Kombinierte Steuerung von RGB Beleuchtung und einem separaten weißen Kanal.

Je nach gewählter Betriebsart benötigt der Controller eine oder zwei DALI Adressen. Die Konfiguration erfolgt über das integrierte Digitaldisplay und die Bedientasten.

Zusätzlich unterstützt der SR-2309PRO die Push DIM Funktion, mit der sich die Beleuchtung über einen herkömmlichen Taster auch ohne DALI Steuerzentrale bedienen lässt.

Der Controller kann über ein kompatibles KNX DALI Gateway in KNX Gebäudeautomationssysteme integriert werden und eignet sich ebenso für eigenständige DALI Beleuchtungsanlagen.

Technische Daten

• Gerätetyp: DALI DT6 / DT8 LED Controller

• Ausgangstyp: Konstantspannung (CV), PWM

• Eingangsspannung: 12–48 V DC

• Anzahl der Ausgangskanäle: 4

• Maximaler Ausgangsstrom: 4 × 5 A bei 12–36 V DC

• Maximaler Ausgangsstrom bei 48 V DC: 4 × 2,5 A

• Maximale Ausgangsleistung: 720 W bei 36 V DC bzw. 480 W bei 48 V DC

• Unterstützte Betriebsarten: DT6, DT8 Tc, DT8 RGBWAF, DT8 XY, DT8 2 × Tc, DT8 XY + DT6

• DALI Adressen: 1 oder 2, abhängig von der Betriebsart

• Steuerung: DALI, Push DIM

• Konfiguration: Integriertes Digitaldisplay und Bedientasten

• DALI Busstromaufnahme: 2 mA

• Schutzart: IP20

• Abmessungen (L × B × H): 170 × 53,4 × 28 mm

Hinweis: Der SR-2309PRO ist ausschließlich für LED Leuchtmittel mit Konstantspannung (CV) geeignet. Die Versorgungsspannung und die maximale Strombelastbarkeit müssen mit den angeschlossenen LED Streifen übereinstimmen.

Angaben des Herstellers
