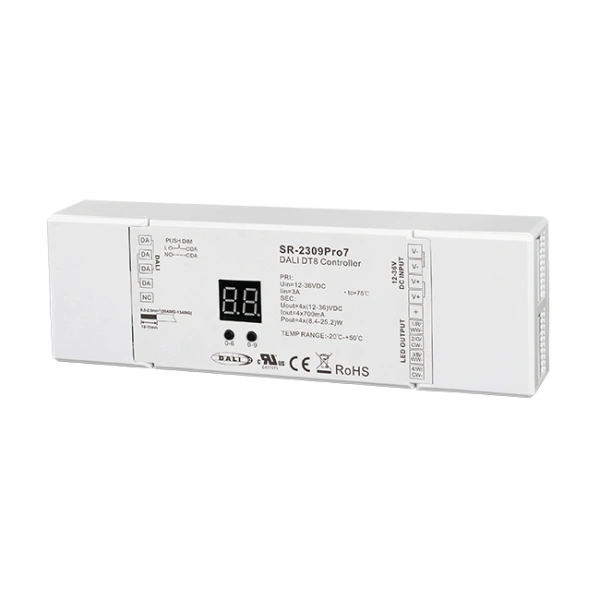

SR-2309PRO7 DALI 4-Kanal LED Dimmer CC 12-48VDC 700mA DT8

Der Sunricher SR-2309PRO7 ist ein professioneller, multifunktionaler DALI LED Controller mit vier Kanälen und Konstantstromausgang (CC) zur Steuerung und Dimmung von LED Modulen mit einem Betriebsstrom von 700 mA.

Dank der Unterstützung von DALI DT6 und DT8 ermöglicht der Controller die präzise Regelung der Helligkeit, Farbtemperatur und Lichtfarben. Er eignet sich für einfarbige, Tunable White und mehrfarbige LED Beleuchtung mit Konstantstromversorgung.

Der Controller arbeitet mit einer Eingangsspannung von 12–48 V DC und stellt vier Ausgänge mit einem konstanten Strom von 700 mA pro Kanal zur Verfügung. Die maximale Ausgangsleistung beträgt 33,6 W pro Kanal bei 48 V DC, insgesamt maximal 134,4 W. Für den Betrieb ist ein externes DC Netzteil erforderlich.

Sechs konfigurierbare Betriebsarten

Der SR-2309PRO7 unterstützt sechs Betriebsarten für unterschiedliche Beleuchtungsanwendungen:

• DT6: Steuerung einfarbiger LED Beleuchtung.

• DT8 Tc: Helligkeitsregelung und Farbtemperatursteuerung von Tunable White LED Modulen.

• DT8 RGBWAF: Farbsteuerung und Helligkeitsregelung mehrfarbiger LED Beleuchtung.

• DT8 XY: Farbsteuerung über XY Farbkoordinaten.

• DT8 2 × Tc: Unabhängige Steuerung von zwei Tunable White Gruppen.

• DT8 XY + DT6: Kombinierte Steuerung mehrfarbiger Beleuchtung und eines separaten Kanals.

Je nach gewählter Betriebsart benötigt der Controller eine oder zwei DALI Adressen. Die Konfiguration erfolgt über das integrierte Digitaldisplay und die Bedientasten.

Zusätzlich unterstützt der SR-2309PRO7 die Push DIM Funktion, mit der sich die Beleuchtung über einen herkömmlichen Taster auch ohne DALI Steuerzentrale bedienen lässt.

Über ein kompatibles KNX DALI Gateway lässt sich der Controller in KNX Gebäudeautomationssysteme integrieren. Er eignet sich ebenso für eigenständige DALI Beleuchtungsanlagen.

Technische Daten

• Gerätetyp: DALI DT6 / DT8 LED Controller

• Ausgangstyp: Konstantstrom (CC)

• Eingangsspannung: 12–48 V DC

• Anzahl der Ausgangskanäle: 4

• Ausgangsstrom: 4 × 700 mA

• Maximale Ausgangsleistung: 4 × 33,6 W bei 48 V DC

• Maximale Gesamtleistung: 134,4 W bei 48 V DC

• Dimmbereich: 0,1–100 %

• Unterstützte Betriebsarten: DT6, DT8 Tc, DT8 RGBWAF, DT8 XY, DT8 2 × Tc, DT8 XY + DT6

• DALI Adressen: 1 oder 2, abhängig von der Betriebsart

• Steuerung: DALI, Push DIM

• Konfiguration: Integriertes Digitaldisplay und Bedientasten

• DALI Busstromaufnahme: 2 mA

• Schutzart: IP20

• Betriebstemperatur: −20 bis +50 °C

• Abmessungen (L × B × H): 170 × 53,4 × 28 mm

Hinweis: Der SR-2309PRO7 ist ausschließlich für LED Module mit einem Konstantstrom von 700 mA geeignet. Vor dem Anschluss müssen der erforderliche Betriebsstrom, der Spannungsbereich und die Leistung der LED Module überprüft werden. Der Controller ist nicht für LED Streifen mit Konstantspannung (CV) geeignet.

Angaben des Herstellers
