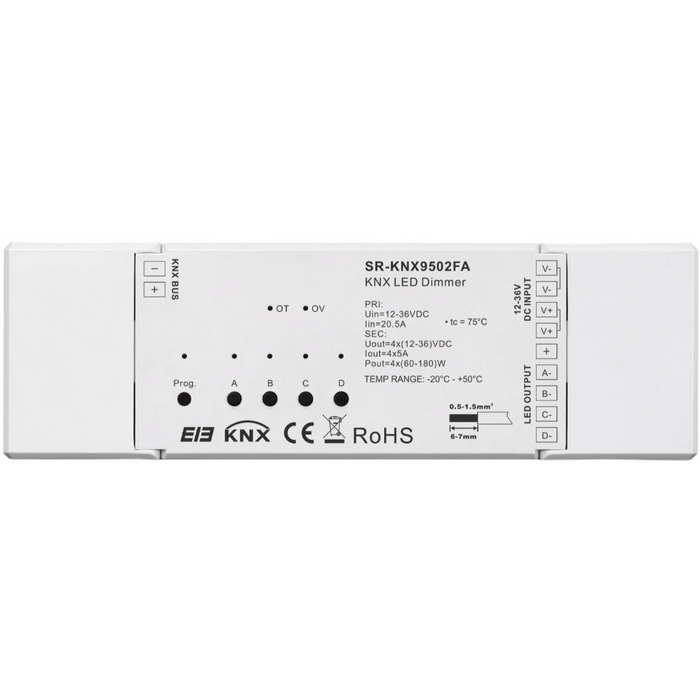

SR-KNX9502FA Variateur LED KNX 4 canaux 12–36 V CC, 4×5A

Le Sunricher SR-KNX9502FA est un variateur LED KNX à 4 canaux et à tension constante, conçu pour la commande d'éclairage LED monochrome dans les systèmes KNX. Il accepte une tension d'alimentation de 12 à 36 V CC et offre quatre canaux de sortie indépendants avec un courant maximal de 5 A par canal.

Le variateur est équipé de bornes à insertion sans vis pratiques, permettant un raccordement rapide et facile des éclairages LED sans outil. Il convient au contrôle de sources lumineuses LED plus puissantes à tension constante.

L'éclairage LED peut être allumé et éteint, son intensité est réglable en continu et il est piloté par scénarios via le système KNX. L'appareil prend en charge la gradation relative et absolue, le retour d'information sur l'état et les erreurs, ainsi que l'éclairage d'escalier.

La variation d'intensité lumineuse est fluide de 0 à 100 % sans scintillement visible. La fréquence PWM par défaut est de 600 Hz et peut être ajustée en usine.

Caractéristiques principales

• Variateur LED KNX à 4 canaux avec tension constante
• Conçu pour contrôler l'éclairage LED monochrome
• Tension d'alimentation 12–36 V CC
• 4 canaux de sortie indépendants
• Courant de sortie maximal de 5 A par canal
• Puissance de sortie totale jusqu'à 240–720 W selon la tension d'alimentation
• Gradation continue de 0 à 100 %
• Fréquence PWM par défaut : 600 Hz
• Possibilité de paramétrer la fréquence PWM en usine
• Allumer et éteindre les lumières
• Atténuation relative
• Atténuation absolue
• Informations sur l'état et les erreurs
• Prise en charge de jusqu'à 15 scènes d'éclairage
• Fonction d'éclairage d'escalier
• Fonction de valeur prédéfinie
• Commande manuelle à l'aide des boutons de l'appareil
• Prise en charge des adresses de groupe KNX
• Compatibilité avec le système KNX
• Connexion rapide grâce à des bornes à insertion sans vis
• Protection contre les courts-circuits, les surtensions et la surchauffe

Spécifications techniques

• Modèle: SR-KNX9502FA
• Type d'appareil: Variateur LED KNX
• Tension d'alimentation: 12–36 V CC
• Nombre de canaux : 4
• Courant de sortie: max. 5 A par canal
• Tension de sortie: 12–36 V CC
• Type de sortie: tension constante (CV)
• Puissance de sortie maximale: 240–720 W
• Atténuation: 0-100%
• Fréquence PWM: 600 Hz (par défaut)
• Communication: KNX/EIB
• Connexion des LED: Bornes à insertion sans vis
• Dimensions: 53 × 165 × 23 mm
• Niveau de couverture: IP20
• Température de fonctionnement: -5°C à +45°C

Utiliser

Le Sunricher SR-KNX9502FA est adapté au contrôle des bandes LED monochromes 12–36 V CC et autres sources lumineuses LED à tension constante dans les installations KNX.

Quatre canaux de sortie indépendants permettent de contrôler séparément plusieurs circuits d'éclairage LED. Compatible avec les fonctions KNX telles que la gradation absolue et relative, les scénarios d'éclairage, l'éclairage d'escalier et le retour d'information, cet appareil convient aux projets de bâtiments intelligents résidentiels et commerciaux.

Les bornes à insertion sans vis simplifient l'installation électrique et permettent un raccordement rapide de l'éclairage LED.

Note: L'alimentation 12–36 V CC n'est pas fournie avec le variateur et doit être sélectionnée séparément en fonction de la tension et de la puissance totale de l'éclairage LED connecté.
