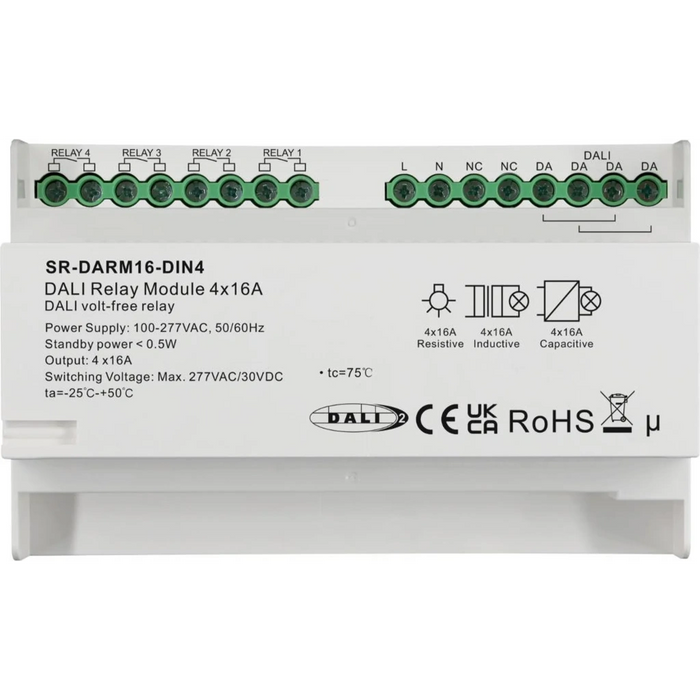

SR-DARM16-DIN4 Module de commutation DALI-2 4×16 A

Le Sunricher SR-DARM16-DIN4 est un module relais DALI-2 certifié à 4 canaux, conçu pour un montage sur rail DIN et la commutation d'équipements électriques via un système DALI. Il permet d'intégrer des appareils sans interface DALI dans une installation DALI et de commander leur mise en marche et leur arrêt.

Le module dispose de 4 sorties relais indépendantes à contact sec, chaque canal permettant de commuter une charge jusqu'à 16 A. Les relais utilisent des contacts NO (Normally Open), ouverts dans leur état par défaut.

Grâce aux contacts libres de potentiel, il est possible de commuter des circuits externes indépendants. Les sorties permettent de commuter des tensions jusqu'à 250 V AC ou 30 V DC et conviennent aux charges résistives, capacitives et inductives.

Chacun des quatre canaux relais peut être commandé indépendamment via DALI. Le module utilise 4 adresses DALI, qui peuvent être attribuées automatiquement par un DALI Master Controller compatible.

Les sorties relais disposent de la fonction Zero Crossing Detection, qui permet de réduire les contraintes sur les contacts lors de la commutation de charges AC et contribue à prolonger la durée de vie des relais.

Le SR-DARM16-DIN4 est alimenté en 100–240 V AC, 50/60 Hz et est conçu pour être installé sur un rail DIN 35 mm standard.

Caractéristiques principales

• Module relais DALI-2 certifié à 4 canaux
• 4 sorties relais indépendantes à contact sec
• Contacts NO (Normally Open)
• Courant de commutation maximal 16 A par canal
• Tension de commutation maximale 250 V AC / 30 V DC
• Compatible avec les charges résistives, capacitives et inductives
• Commande indépendante de chaque canal relais via DALI
• 4 adresses DALI
• Attribution automatique des adresses DALI via un DALI Master Controller
• Zero Crossing Detection pour prolonger la durée de vie des contacts des relais
• Intégration d'appareils sans interface DALI dans les systèmes DALI
• Alimentation 100–240 V AC, 50/60 Hz
• Consommation en veille <0,5 W
• Consommation sur le bus DALI <3 mA
• Montage sur rail DIN 35 mm
• Température de fonctionnement -25 °C à +50 °C
• Dimensions 145,4 × 90 × 66,4 mm
